ESD 阻抗测试

liucaojing

请教各位大侠个关于ESD阻抗测试的问题哈，也是别人问我的，我是一头雾水，听都没听说过~
, F  z6 q0 l  t# u, d- g不知哪位高人知道的，请不吝赐教哈，小女子在此拜谢啦~
" }' W+ g' N  L$ C% _( a; j( Q
  c& z1 d! s" t$ }# p1 B第一项：静电地主线阻抗，设备地主线阻抗点检标准和怎么量测
. X" x. C& i$ n  Z; e, {$ F第二项：静电/设备地线从车间主控制箱分支到各车间或生产线阻抗点检标准和怎么量测
第三项：静电地/设备地主节点由2M*2M=4M平方铜网，埋深于地下1.5M....原理，怎么计算阻抗
" Z8 S4 L4 V2 P

wxsunhao

接地电阻可以用仪器测试的

一剑封喉

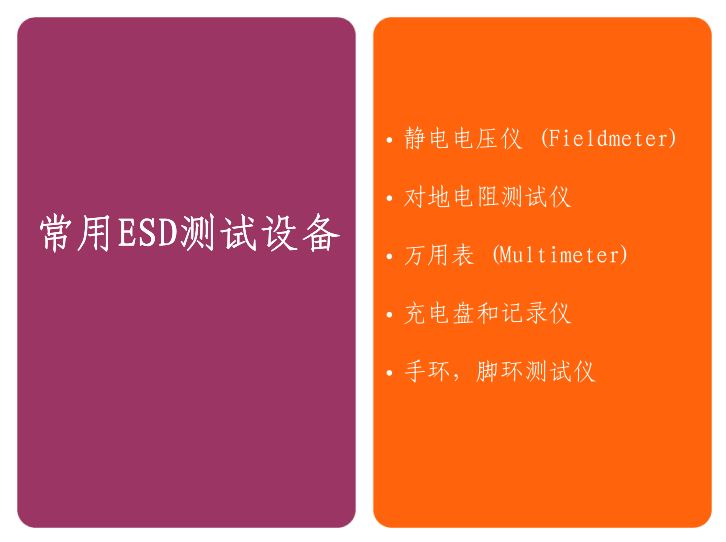

常用ESD测试设备
( g" B8 B9 J9 a* u8 E" I8 x
' Y# s$ U; @+ M, B9 d& y4 Q

一剑封喉

有关EDS方面的规定，可参阅ANSI ESD-S20.20-2007标准。楼主需要参加专门的静电放电(ESD)防护培训。
需要说明的是，不要混淆电阻与阻抗的概念，S20.20 标准中的接地是AC阻抗而不是AC电阻，AC 阻抗是不能用我们常用的接地电阻表(摇表)测试，更不能用万用表欧姆档去测量AC 阻抗。
