只有机械工程师才知道的事儿!

wxsunhao

只有机械工程师才知道的事儿!                     2015-06-07                                                双影                                                [url=]直观学机械[/url]
, S: i; I- m6 i8 ?0 u- O
8 X- [# p- ]0 j# Q7 c! t& K/ c+ w0 p1 垂直电梯下行可能比上升更耗能

8 N+ g8 U+ }+ o# U. U9 T7 W# W

上图是常见的曳引式电梯的结构示意图，曳引绳通过也引论把轿厢和对重链接在一起。对重一般为轿箱加上50%负载时的重量。

假设，电梯轿厢的重量为500kg，设计载重为500 kg，对重的重量为 500 kg+500/2kg = 750 kg。所以对重就比轿厢重250 kg。

: ]2 B6 h/ ]4 a1 \当电梯空载下行时，实际上是要提升250kg重量。但空载上行是，则是降低250 kg的重量。
+ R* b( U- _( f( q  J% u! `3 |
, K9 t% r8 q  g% ?2 电阻焊

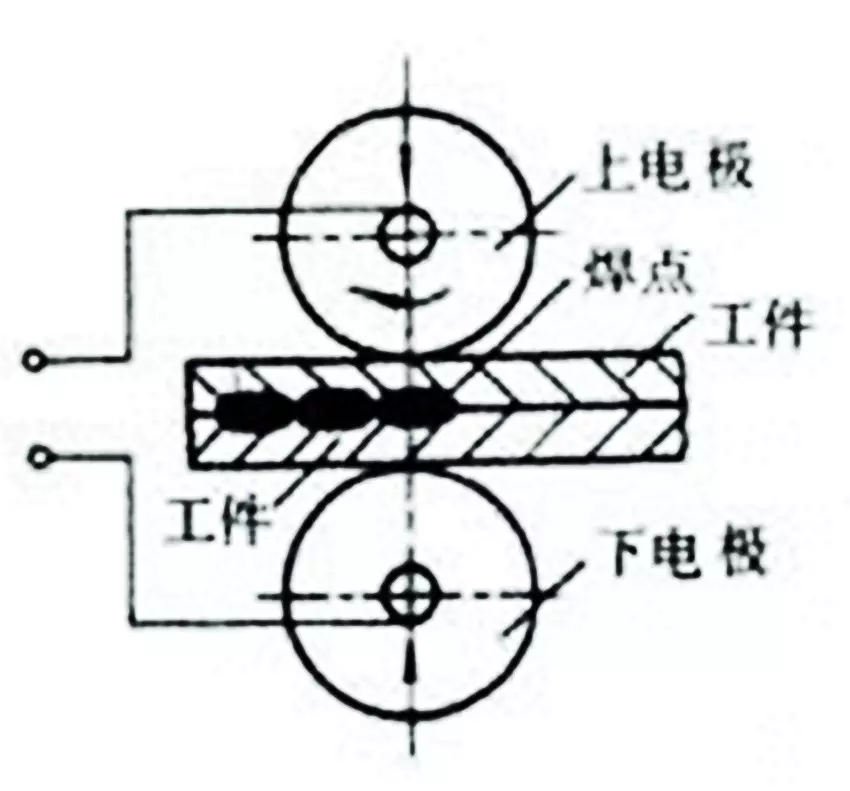

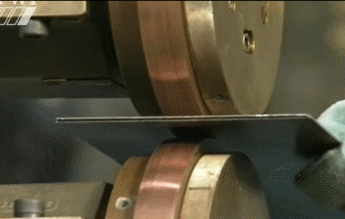

电阻焊 (Electric resistance welding) 是工件组合后通过电极施加压力，利用电流通过接头的接触面及邻近区域产生的电阻热进行焊接的方法。

3 为什么室温下金属要比木头或塑料感觉温度更低？

! Q1 y- T/ V1 E7 v" d* ?% R0 n/ X举个例子，室温（25℃）下的两把椅子，如图，金属质地和木质椅子。触摸两个椅子，哪个会让你感觉温度更低？没错，就是金属质地的椅子。
) p$ J& L. z5 s$ N( N
+ }: a2 C9 S6 n  w. s3 [
这意味着金属椅子的温度更低？当然不是，两者的温度是一样的，都等于室温。

这是一个传热学的问题（我想机械专业工程的小伙伴们都学过）。人手的温度高于室温，热从人传向椅子。金属的传热性要优于木头。接触金属时，热传的要更快，所以金属就“感觉”上温度更低。（欢迎大家翻阅各类传热学教材，必定能找到该问题的具体求解方法。）
2 }/ \6 Y' V* x9 J( D* M6 I) K
* W5 C! p8 }- k$ g4 增加厚度的设计
4 ~; B3 h0 J/ \5 a. _3 h

, \6 _  ^$ ^* o为什么我们用的餐具的柄会有这样的设计（注意中间的槽）？因为，柄需要有一定的强度，如果柄是平的，需要增加厚度来提升强度，十分浪费材料。而这种有槽的设计，有利于节约材料。同时还有许多类似的设计，都是通过类似的方法增加厚度。
# G. ~4 f- n& f  `8 }7 ?
运动水壶

% V4 x0 z$ A" p* d

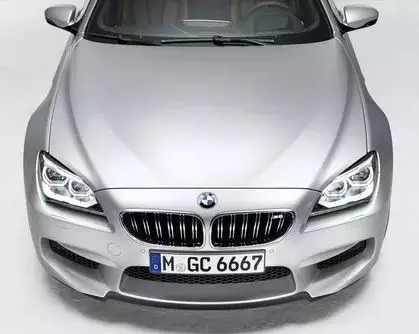

汽车前盖

- X6 ?0 b* d# d2 T# b, a' [5 电冰箱
. u1 f' i; h, U" W如果在绝热(adiabatic)的室内，打开冰箱门，室内的温度如何变化？
升高！
2 J! [6 B3 _! K6 m" g$ l
同样效果的还有使用风扇。
8 f! z- \3 u; n$ W" i
7 \7 W0 V4 H% p2 j6 E* g# u0 x6 槽轮机构

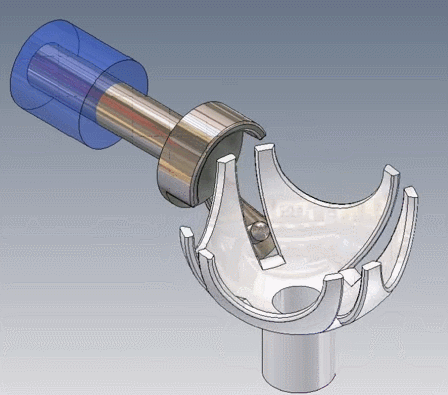

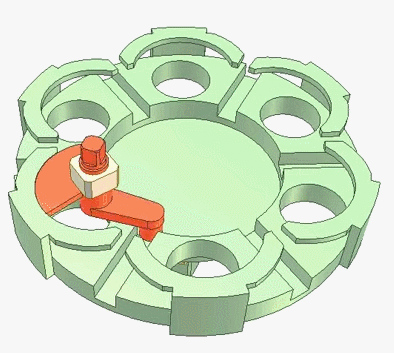

槽轮机构 (GenevaMechanism) 由槽轮和圆柱销组成的单向间歇运动机构，又称马尔他机构。它常被用来将主动件的连续转动转换成从动件的带有停歇的单向周期性转动。
2 q* S, V" j3 P2 M5 {$ ?* f
" K- K3 Y; w# w" M一般用于转速不很高的自动机械、轻工机械或仪器仪表中，例如电影放映机的送片机构，长图记录仪的打印机构等。槽轮机构的类型：
& V. y5 g& v% R% {& w+ g6 y" ?外槽轮机构
- {: R! X. M  x' I, }+ j

内槽轮机构
; d) r+ b* ^+ F+ P

$ w* P# q- y2 @3 J! y. m

槽条机构



球面槽轮机构

还有一定程度的变形机构
. _7 ^9 G5 m0 G, Z8 n

; n7 r/ B' _7 W  }# V; y7 O6 w- i

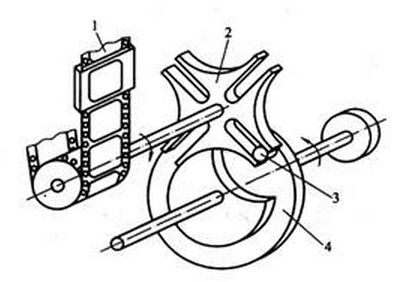

老式电影放映机的卷片机构，也是利用相似的原理。
: ^  r: C0 E3 \/ X4 k  Z: |, Z

# l9 C  w7 R9 Q. t1－胶片 2－槽轮 3－柱销 4－拨盘

( c2 y- u3 e6 ?" e

End
来源：工程客
