控制用中位数和极差图中的平均中位数与平均极差是否为分析用图中的原始数据

[复制链接]
发表于 2015-4-15 09:05:25 | 显示全部楼层 |阅读模式

马上注册,结交更多好友,享用更多功能,让你轻松玩转社区。

您需要 登录 才可以下载或查看,没有账号?免费注册用户名

×

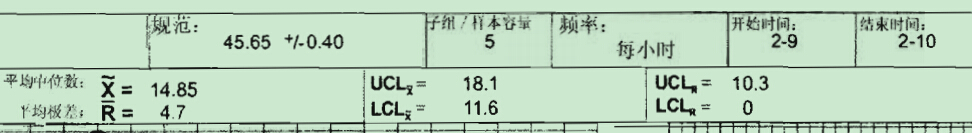

以SPC手册第二章第C节控制图公式之《中位数和极差图》(见图1)为例,作为一个控制用控制图(因有点超过控制线,所以应该是控制用图),此图应有一个规范要求:中心线(平均中位数、平均极差)、控制上线(平均中位数上限、极差上线)、控制下线(平均中位数下限、极差下线),而这些规范应是分析用图所得到的。所以图中红框中的平均中位数、平均极差、平均中位数上限、极差上线、平均中位数下限、极差下线都是分析用图时等到的数据(经计算,控制用图中的这些统计量接近这些数,如控制用图的平均中位数为14.84615,四舍五入即为14.85,但实质是从不同用图中得到的,但在受控下符合控制图的规律)。
: r. \% ]9 i" r# J因从未使用过控制图,对于以上分析,想请各位确定一下。: v% m1 f. f) M: A( T" r) N- n
谢谢!
1 W6 k+ A7 z  K; A 1.jpg & I  N! W9 l5 N$ M3 b

13

主题

949

回帖

2万

积分

博士

积分
25336

Medal No.1

发表于 2015-4-15 10:12:30 | 显示全部楼层
分析用控制图主要分析以下两个方面:
$ N, U) T  a$ ?0 o* S (1)所分析的过程是否处于统计控制状态?2 A8 w6 s* P" ?  C
(2)该过程的过程能力指数 Cp 是否满足要求?(过程能力指数满足要求的状态称作技术稳态)。
5 C8 Q+ R$ h0 C( k4 [7 q1 R2 p控制用控制图
& i9 |  c! D; w% J$ i! G2 K当过程达到了我们所确定的状态后,才能将分析用控制图的控制线延长作为控制用控制图。由于后者相当于生产中的立法,故由前者转为后者时应有正式交接手续。 进入日常管理后,关键是保持所确定的状态。 经过一个阶段的使用后,可能又会出现新的异常,这时应查出异因,采取必要措施,加以消除,以恢复统计过程控制状态。
* @  w0 N- b" W# Z0 z3 K前者是根据统计结果出的图,用以分析过程是否稳定,并为后者提供依据。后者是前者分析调整后的结果,用以为后续生产提供控制依据,并为后续判异和改进调整提供准则。* L: n' Z+ R. C7 B4 U% g$ W9 P2 f
显然后者的数据是否是前者的原始数据是要看原过程是否能够满足过程稳定要求,但一般不太会一开始就满足稳定要求的。
回复

使用道具 举报

 楼主| 发表于 2015-4-15 10:40:08 | 显示全部楼层
crusader 发表于 2015-4-15 10:12( m" M0 ]! T  E# L
分析用控制图主要分析以下两个方面:
$ A  o  T% H2 r3 l; ^ (1)所分析的过程是否处于统计控制状态?
# o& ^% a, g; l; |+ u( f( K (2)该过程的过程能力指数  ...
0 @$ K2 o% b' ^8 ~9 I. s& F9 w
你说的这些都 对。
! F3 z6 V% B* U- z% n但我的问题是:当分析用图转化为控制用图后,要在控制用图上标注出控制线和中心线,那么这个控制线和中心线的真实数值是否要在控制图上写出来,以便让使用者有一个直接的数据。而我在1楼图中红框中的数值(可能不清晰,我进行局部放大后,在上一个图)是否就是这个数值?
: g4 n7 H  r8 | 1.jpg   J9 b( c7 B' Q0 k' U% g! M3 W, {
回复

使用道具 举报

13

主题

949

回帖

2万

积分

博士

积分
25336

Medal No.1

发表于 2015-4-15 11:06:40 | 显示全部楼层
坚韧自强 发表于 2015-4-15 10:40
# a  q9 [% C. M. D) C你说的这些都 对。8 @) G6 q+ @! n
但我的问题是:当分析用图转化为控制用图后,要在控制用图上标注出控制线和中心线, ...

  ^' r/ d& ?7 M# ^/ i; T分析用的控制图在调整达到过程的稳定状态后,就可以转化为控制用控制图,此时达到稳态的分析用图中的中心线和上下控制限就是控制用控制图的相关数据。
回复

使用道具 举报

 楼主| 发表于 2015-4-15 11:12:44 | 显示全部楼层
crusader 发表于 2015-4-15 11:06
9 r1 d2 F7 {& j! l9 ]分析用的控制图在调整达到过程的稳定状态后,就可以转化为控制用控制图,此时达到稳态的分析用图中的中心 ...
) T4 e& W! w6 M1 j( q5 E; D
OK
回复

使用道具 举报

发表于 2015-4-15 15:43:45 | 显示全部楼层
图中的各控制数据当然是原始数据计算得来的。现在有了计算机,许多计算方法不需要用近似的方法,完全可以用公式法。但现场还是要用近似法的。
回复

使用道具 举报

 楼主| 发表于 2015-4-15 15:47:32 | 显示全部楼层
wxsunhao 发表于 2015-4-15 15:43
0 S! K9 T  m( d" e! Y) V图中的各控制数据当然是原始数据计算得来的。现在有了计算机,许多计算方法不需要用近似的方法,完全可以用 ...

( O( |9 r, s( A你没有理解我在1楼帖子中的内容
回复

使用道具 举报

发表于 2015-4-17 16:02:46 | 显示全部楼层
坚韧自强 发表于 2015-4-15 15:47
' e% M9 @3 v; b3 @( L你没有理解我在1楼帖子中的内容

9 I! M/ E  P6 A不是我不理解,而是你没有理解,你自己做了一两个控制图就可以理解了。
回复

使用道具 举报
